شارژر دیواری هوشمند AC

ChargeFlow

شارژر دیواری 7، 11 یا 22 kW که خودروی شما را با برق پشت‌بام خودتان شارژ می‌کند. همراه با کنترلر محلی انرژی EnergyPilot، در طول روز مازاد تولید خورشیدی را دنبال می‌کند و مصرف خانه را زیر حد فیوز اصلی نگه می‌دارد.

VC-W7KVC-W11KVC-W22KKS با سوکت · KC با کابل
درخواست قیمت دانلود دیتاشیت
ChargeFlow شارژر دیواری خودروی برقی (وال‌باکس): VC-W7K, VC-W11K, VC-W22K, KS با سوکت · KC با کابلشارژChargeFlow
ChargeFlow شارژر دیواری خودروی برقی (وال‌باکس): VC-W7K, VC-W11K, VC-W22K, KS با سوکت · KC با کابل
7 / 11 / 22 kWتوان‌های شارژر دیواری
6–32 Aقابل تنظیم با گام 1 A
4 حالتدستی، هوشمند، زمان‌بندی، AI
IP65 · IK08مناسب فضای باز
ویژگی‌های برجسته

بخشی از یک سیستم انرژی خانگی کوچک.

  • شارژ با اولویت خورشیدی

    شارژ از تولید خورشیدی پیروی می‌کند؛ شبکه و باتری فقط کمبود را جبران می‌کنند.

  • توازن بار پویا

    با روشن شدن فر یا پمپ حرارتی، توان شارژ کم می‌شود و سپس دوباره بالا می‌رود.

  • پشتیبانی از باتری

    در انشعاب‌های کم‌ظرفیت، PowerCube یا SolarHub توان اضافه تأمین می‌کند.

  • کنترل با بلوتوث

    گوشی شما از طریق بلوتوث شارژر دیواری را کنترل می‌کند، حتی بدون اینترنت.

شارژ هوشمند به کنترلر محلی انرژی EnergyPilot (VDG-EM-1 یا VDG-EM-3) در نقطه اتصال به شبکه نیاز دارد؛ هر EnergyPilot یک شارژر را کنترل می‌کند. پشتیبانی از باتری علاوه بر این به ذخیره‌ساز PowerCube یا SolarHub نیاز دارد.

توازن بار پویا

شارژر 7 kW روی انشعاب 9 kW؛ بدون نیاز به افزایش ظرفیت انشعاب برای شارژر.

EnergyPilot مصرف کل خانه را در نقطه اتصال به شبکه اندازه‌گیری می‌کند. وقتی فر، اجاق یا پمپ حرارتی روشن می‌شود، ChargeFlow جریان شارژ را کاهش می‌دهد تا مصرف کل زیر حد فیوز اصلی بماند، و به محض آزاد شدن ظرفیت دوباره آن را افزایش می‌دهد.

بدون توازن بار و با توان کامل، نخستین مصرف‌کننده بزرگ باعث قطع کلید اصلی می‌شود: فر در ساعت 17:58. تمام خانه بی‌برق می‌ماند تا کسی کلید را دوباره وصل کند؛ چون فر هنوز روشن است، کلید در ساعت 18:18 دوباره قطع می‌شود و پس از دو بار قطعی، مالک از ادامه شارژ منصرف می‌شود و آن را متوقف می‌کند.

036912kW17:0018:0019:0020:0021:0022:0023:00فر و اجاقماشین ظرف‌شوییپمپ حرارتی1خانه بدون برق · 15 min2خانه بدون برق · 15 min1⚡ 17:58 قطعی 12⚡ 18:18 قطعی 2شارژ توسط مالک متوقف شدحد مجاز خانه، مثلاً 9 kW تک‌فاز
مصرف خانهشارژ خودروی برقیحد مجاز خانه 9 kWفراتر از حد مجاز
17:54خانه 3.3 kWخودرو 7.0 kWمجموع 10.3 kWبرای دیدن مقادیر، نشانگر را روی نمودار حرکت دهید.
دفعات قطع کلید2×
خانه بدون برق30 دقیقه
شارژشده تا 23:005.6 kWh

حالت توان کامل: اضافه‌بار جزئی بلافاصله کلید را قطع نمی‌کند؛ اما وقتی فر یا پمپ حرارتی روشن می‌شود، اضافه‌بار زیاد است و کلید ظرف چند دقیقه قطع می‌شود. پس از هر قطعی، خانه حدود 15 دقیقه تا وصل مجدد کلید بی‌برق می‌ماند. نمونه نمایشی با یک ChargeFlow تک‌فاز 7 kW و حد مجاز نمونه 9 kW برای خانه؛ بدون توازن بار، شارژر روی 9 A تنظیم شده تا برای اوج بار عصر ظرفیت باقی بماند. توازن بار به کنترلر محلی انرژی EnergyPilot در نقطه اتصال به شبکه نیاز دارد؛ هر EnergyPilot یک شارژر را کنترل می‌کند. زیر حداقل 6 A (حدود 1.4 kW تک‌فاز) شارژ موقتاً متوقف می‌شود تا دوباره ظرفیت آزاد شود. برخی خودروهای قدیمی‌تر تنظیم جریان را نمی‌پذیرند.

شارژی که از خورشید پیروی می‌کند

سهم بیشتری از برق خورشیدی خودتان در خودرو.

EnergyPilot تولید خورشیدی، مصرف خانه و توان شبکه را در نقطه اتصال به شبکه اندازه‌گیری می‌کند و جریان شارژ را به‌طور پیوسته تنظیم می‌کند. شارژ فقط پس از 30 ثانیه ثبات شرایط آغاز یا متوقف می‌شود تا عبور یک تکه ابر آن را قطع نکند.

اول خورشیدی: توان شارژ از تابش خورشید پیروی می‌کند. وقتی تولید خورشیدی کافی نیست، حداقل 6 A حفظ می‌شود و کمبود ابتدا از باتری و سپس از شبکه جبران می‌شود؛ بنابراین عبور ابرها شارژ را قطع نمی‌کند.

0246810kW06:0008:0010:0012:0014:0016:0018:0020:00خودرو به شارژر وصل استحداکثر توان شارژر 7 kW
تولید خورشیدیمصرف خانهخودرو از خورشیدخودرو از باتریخودرو از شبکهمازاد خورشیدی به باتری
16:30خورشیدی 2.7 kWخانه 0.4 kWخودرو 2.3 kW2.30.00.0برای دیدن مقادیر، نشانگر را روی نمودار حرکت دهید.
خورشید به خودرو42.6 kWh
از باتری2.2 kWh
از شبکه1.3 kWh
سهم خورشیدی92%

نمونه نمایشی تک‌فاز: پیک تولید خورشیدی حدود 9.5 kW، شارژر دیواری 7 kW، خودرو متصل در بازه 07:30–19:00 و انرژی یکسان در هر دو حالت. در حالت هوشمند، باتری صبح خالی است و کسری از شبکه تأمین می‌شود؛ ظهر، برق خورشیدی‌ای که خودرو نمی‌تواند بگیرد در باتری ذخیره می‌شود و عصر شارژ خودرو را تکمیل می‌کند. مقادیر واقعی به سیستم، شرایط آب‌وهوا و خودرو بستگی دارد.

حالت‌های شارژ

چهار حالت شارژ، قابل انتخاب در اپلیکیشن.

یک حالت را انتخاب کنید تا ببینید انرژی از کجا می‌آید.

ChargeFlow · هوشمند

اول خورشیدی✓
جریان هدف32 A
پشتیبانی از باتری

وقتی تولید خورشیدی کمتر از مقدار هدف است، ابتدا باتری و سپس شبکه بقیه را تأمین می‌کنند (حداقل 6 A).

هوشمند

اول خورشیدی. وقتی تولید خورشیدی کافی نیست، برق شبکه و باتری کمبود را جبران می‌کنند.

مناسب برای شارژ روزمره با بیشترین بهره از برق خورشیدی خودتان.

خورشیدی 2 kWشبکه 3 kWباتری 2 kW

مثال: اواخر بعدازظهر، تولید خورشیدی به 2 kW رسیده و انشعاب شبکه 3 kW است. باتری 2 kW اضافه می‌کند، بنابراین خودرو همچنان با 7 kW شارژ می‌شود. تک‌فاز؛ به پیکربندی باتری، سطح شارژ آن و مدل شارژر بستگی دارد.

پیش‌نیازEnergyPilotPowerCube یا SolarHub (اختیاری، برای پشتیبانی از باتری)

نمونه نمایشی در یک روز آفتابی؛ مصرف خانه نشان داده نشده است. در حالت هوشمند ابتدا باتری و سپس شبکه کمبود را جبران می‌کند. تصاویر اپلیکیشن نمونه طراحی هستند.

حالت‌ها همان‌هایی هستند که در اپلیکیشن VIP Cloud نمایش داده می‌شوند و ممکن است با به‌روزرسانی نرم‌افزار بهبود یابند. قابلیت‌های در دسترس به بازار بستگی دارد.

کنترل با بلوتوث

گوشی شما به ریموت کنترل تبدیل می‌شود، حتی بدون اینترنت.

در حالت محلی، اپلیکیشن VIP Cloud از طریق بلوتوث به شارژر دیواری وصل می‌شود. شارژ را شروع و متوقف کنید، جریان را تغییر دهید و وضعیت جلسه شارژ را درست کنار خودرو ببینید؛ بدون وای‌فای یا اینترنت همراه. در حالت آنلاین، VIP Cloud دسترسی از راه دور، سابقه شارژ و اتصال OCPP به پلتفرم‌های مدیریت شارژ را نیز فراهم می‌کند.

  • راه‌اندازی از طریق بلوتوث و وای‌فای در اپلیکیشن VIP Cloud
  • شروع خودکار با اتصال کانکتور، از اپلیکیشن یا از طریق بلوتوث؛ کارت RFID در صورت درخواست
  • نوار نوری LED وضعیت شارژ را نشان می‌دهد
بلوتوثبدون اینترنت

ChargeFlow

3.7kWدر حال شارژ
جریان شارژ
16 A
شارژر دیواری ChargeFlowدر حال شارژ · 16 A

امتحان کنید: دکمه‌های روی گوشی را لمس کنید.

دو نسخه

با سوکت یا با کابل ثابت.

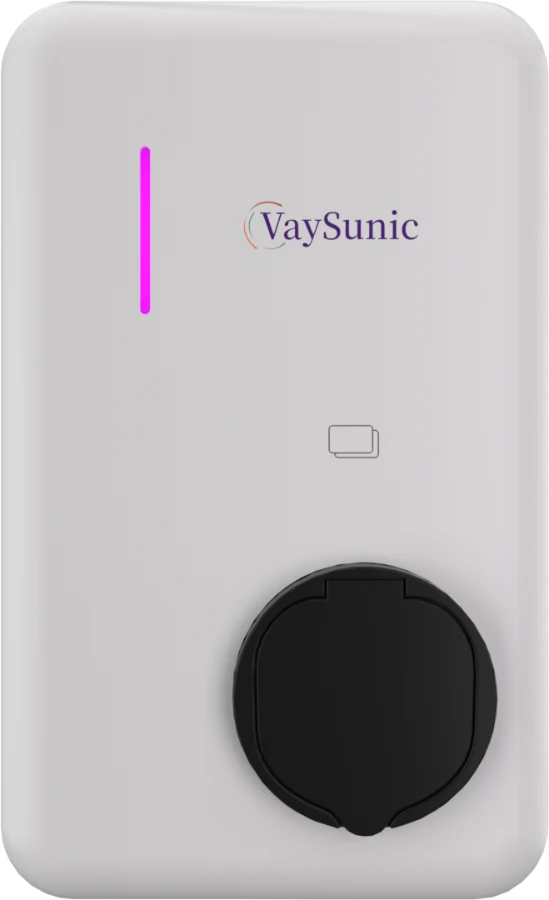

سوکت Type 2 با دریچه محافظ
VC-W7KS · W11KS · W22KS

سوکت Type 2 با دریچه محافظ

برای رانندگانی که از کابل شارژ خودشان استفاده می‌کنند.

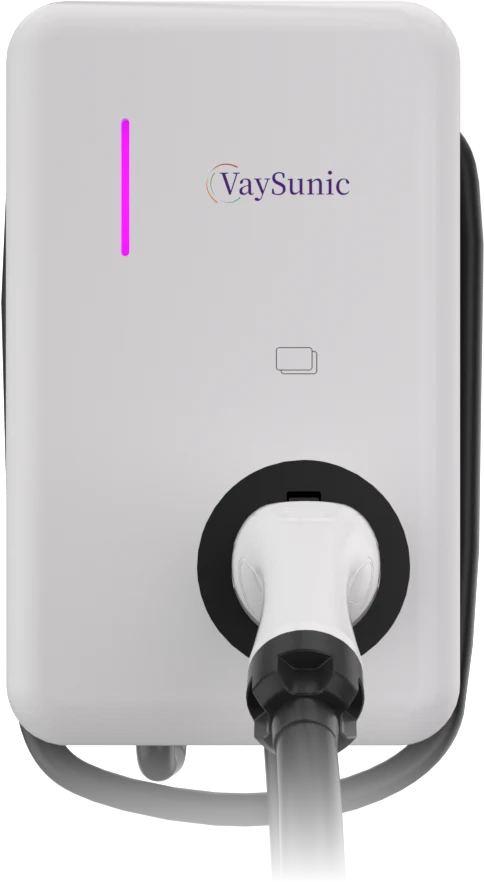

کابل ثابت Type 2، به طول 5 m
VC-W7KC · W11KC · W22KC

کابل ثابت Type 2، به طول 5 m

کابل روی شارژر دیواری می‌ماند و آماده اتصال است.

محل نصب

سایبان خودرو، پارکینگ یا دیوار حیاط.

زیر سایبان خورشیدی خودرو
سایبان خودرو

زیر سایبان خورشیدی خودرو

روی دیوار خانه
دیوار

روی دیوار خانه

در فضای باز، در تمام سال
حیاط

در فضای باز، در تمام سال

بدنه IP65 و IK08

مشخصات فنی

شارژر دیواری ChargeFlow

مدلVC-W7KS / KCVC-W11KS / KCVC-W22KS / KC
توان نامی شارژ7 kW11 kW22 kW
نوع شبکهتک‌فاز، L / N / PEسه‌فاز، 3L / N / PEسه‌فاز، 3L / N / PE
ولتاژ نامی ورودی220–240 V380–415 V380–415 V
حداکثر جریان شارژ32 A16 A32 A
تنظیم جریاناز 6 A تا حداکثر، با گام‌های 1 A
فرکانس50 / 60 Hz
کانکتور خودروKS: سوکت Type 2 با دریچه محافظ · KC: کابل ثابت Type 2، به طول 5 m
حالت‌های شارژدستی، هوشمند، زمان‌بندی، AI
توازن بار پویا / OCPPپشتیبانی می‌شود، نیازمند EnergyPilot / از طریق VIP Cloud
احراز هویتاپلیکیشن، Bluetooth؛ کارت RFID در صورت درخواست
حفاظتاضافه‌ولتاژ / افت ولتاژ، اضافه‌جریان، دمای بیش از حد، حفاظت در برابر ضربه (سرج)، جریان نشتی، خطای زمین، خطای PEN، تشخیص دست‌کاری
درجه حفاظت در برابر نفوذ / ضربهIP65 / IK08
خنک‌کاریهمرفت طبیعی، بدون فن
دمای کاری / انبارش−30 تا 50 °C / −40 تا 70 °C
رطوبت نسبی / ارتفاع از سطح دریا0–95%، بدون میعان / تا 2,000 m
ارتباطات / نمایشگرWi-Fi، Bluetooth / نوار نوری LED، اپلیکیشن VIP Cloud
  1. نصب توسط برق‌کار مجاز، روی مدار اختصاصی و با تجهیزات حفاظتی الزامی طبق مقررات سیم‌کشی محلی.
  2. حداقل جریان شارژ 6 A در هر فاز است؛ حدود 1.4 kW در تک‌فاز یا 4.1 kW در سه‌فاز. برخی خودروهای قدیمی‌تر تنظیم جریان را نمی‌پذیرند.

یک دستگاه پلاگین تا 800 W (مانند SolarCore VM800WE-P2 یا SolarKit) و PowerCube VA800D را، در جایی که مقررات محلی اجازه دهد، خود مالک می‌تواند وصل کند؛ در جایی که مقررات ملی سقف بالاتری برای اتصال پلاگین مجاز بداند، SolarCore P4 را هم می‌توان با دوشاخه وصل کرد. سایر سیستم‌های SolarCore روی کابل اصلی AC و همچنین PowerCube VA2000D و مدل‌های بالاتر، ماژول‌های باتری VB5000D، SolarHub، ChargeFlow و EnergyPilot توسط برق‌کار مجاز نصب می‌شوند.

گارانتی و مدارک

تحت پوشش، با مدارک کامل.

2سال

2 سال گارانتی محدود (اروپا)

  • حقوق قانونی شما به قوت خود باقی است.
مشاهده دوره‌های گارانتی

مقادیر دیتاشیت، مقادیر معمول آزمایشگاهی هستند و مقادیر تضمین‌شده به شمار نمی‌آیند.

PDFدیتاشیت ChargeFlowمشخصات فنی، PDFEUگارانتی محدوداروپا · دوره‌های گارانتیALLمرکز دانلودگواهی‌نامه‌ها، راهنماها و دفترچه‌های راهنما
