شاحن جداري AC ذكي

ChargeFlow

شاحن جداري بقدرة 7 أو 11 أو 22 kW يشحن سيارتك من ألواح سطح منزلك. ومع وحدة التحكم المحلية EnergyPilot يتبع فائض الطاقة الشمسية على مدار اليوم، ويُبقي استهلاك المنزل ضمن حد المصهر الرئيسي.

VC-W7KVC-W11KVC-W22KKS بمقبس · KC بكابل
اطلب عرض سعر تنزيل ورقة البيانات الفنية
ChargeFlow شاحن جداري للسيارات الكهربائية: VC-W7K, VC-W11K, VC-W22K, KS بمقبس · KC بكابلالشحنChargeFlow
ChargeFlow شاحن جداري للسيارات الكهربائية: VC-W7K, VC-W11K, VC-W22K, KS بمقبس · KC بكابل
7 / 11 / 22 kWقدرات الشاحن الجداري
6–32 Aقابل للضبط بخطوات 1 A
6 أوضاعمن وضع Solar Only إلى وضع AI
IP65 · IK08مصمّم للاستخدام الخارجي
أبرز المزايا

جزء من نظام طاقة منزلي صغير.

  • الشحن من فائض الطاقة الشمسية

    تتغيّر قدرة الشحن تبعًا للفائض، دون أي سحب من الشبكة في وضع Solar Only.

  • موازنة الأحمال الديناميكية

    يخفّض القدرة عند تشغيل الفرن أو المضخة الحرارية، ثم يرفعها مجددًا.

  • Battery Boost

    يضيف قدرة PowerCube أو SolarHub عندما تكون قدرة التوصيل الكهربائي محدودة.

  • التحكم المحلي عبر التطبيق

    ابدأ الشحن وأوقفه واضبط التيار في الموقع، حتى دون إنترنت.

يتطلب الشحن الذكي وحدة التحكم المحلية EnergyPilot (VDG-EM-1 أو VDG-EM-3) عند نقطة الربط بالشبكة، وكل EnergyPilot يتحكم في شاحن واحد. ويتطلب وضع Battery Boost أيضًا تخزين PowerCube أو SolarHub.

شحن يتبع الشمس

حصة أكبر من طاقتك الشمسية تذهب إلى سيارتك.

يقيس EnergyPilot الإنتاج الشمسي وحمل المنزل والقدرة المتبادلة مع الشبكة عند نقطة الربط، ويضبط تيار الشحن باستمرار. ولا يبدأ الشحن أو يتوقف إلا بعد استقرار الظروف لمدة 30 ثانية، فلا تقطعه سحابة عابرة.

تُشحن السيارة من فائض الطاقة الشمسية فقط. يبدأ الشحن عندما يغطي الفائض الحد الأدنى البالغ 6 A (نحو 1.4 kW أحادي الطور)، ويتوقف مؤقتًا عندما تضعف الشمس.

0246kW06:0008:0010:0012:0014:0016:0018:0020:00السيارة موصولة
إنتاج الطاقة الشمسيةحمل المنزلالسيارة من الطاقة الشمسية100% من طاقة السيارة من الطاقة الشمسية

مثال توضيحي أحادي الطور لنظام منزلي صغير مع شاحن جداري 7 kW. تتوقف القيم الفعلية على النظام والطقس والمركبة.

أوضاع الشحن

ست طرق للشحن تختارها من التطبيق.

01

يدوي

قدرة ثابتة أو قصوى تحددها بنفسك، لأسرع شحن.

02

Solar Only

يشحن من الفائض فقط، ويتوقف مؤقتًا عند تراجع الإنتاج الشمسي، دون أي سحب من الشبكة.

03

Solar Priority

يحافظ على الحد الأدنى البالغ 6 A مع تكملة بسيطة، ثم ينتقل إلى الطاقة الشمسية مع ارتفاعها.

04

Battery Boost

يضيف قدرة التخزين ويتوقف عند مستوى بطارية محدد: 20 أو 30 أو 50%.

05

الجدولة

فترات زمنية بهدف محدد للقدرة ولحالة شحن البطارية.

06

AI

يستخدم التعرفات الديناميكية وتوقعات الطقس وعادات القيادة لتخطيط الشحن.

الأوضاع المذكورة هي المعروضة في تطبيق VIP Cloud، وقد تُطوَّر عبر تحديثات البرمجيات. وتختلف الوظائف المتاحة حسب السوق.

الوضع المحلي

تحكّم فيه من الموقع، باتصال بالإنترنت أو دونه.

في الوضع المحلي يتصل تطبيق VIP Cloud مباشرةً بالشاحن الجداري، فيمكن بدء الشحن وإيقافه وتغيير التيار ومتابعة جلسة الشحن في الموقع دون إنترنت. وعند الاتصال بالإنترنت يضيف VIP Cloud الوصول عن بُعد وسجل الشحن والربط عبر OCPP بمنصات إدارة الشحن.

  • الإعداد عبر Bluetooth وWi-Fi في تطبيق VIP Cloud
  • بدء تلقائي عند توصيل الكابل بالسيارة، أو من التطبيق، أو عبر Bluetooth؛ وبطاقة RFID عند الطلب
  • شريط إضاءة LED يُظهر حالة الشحن

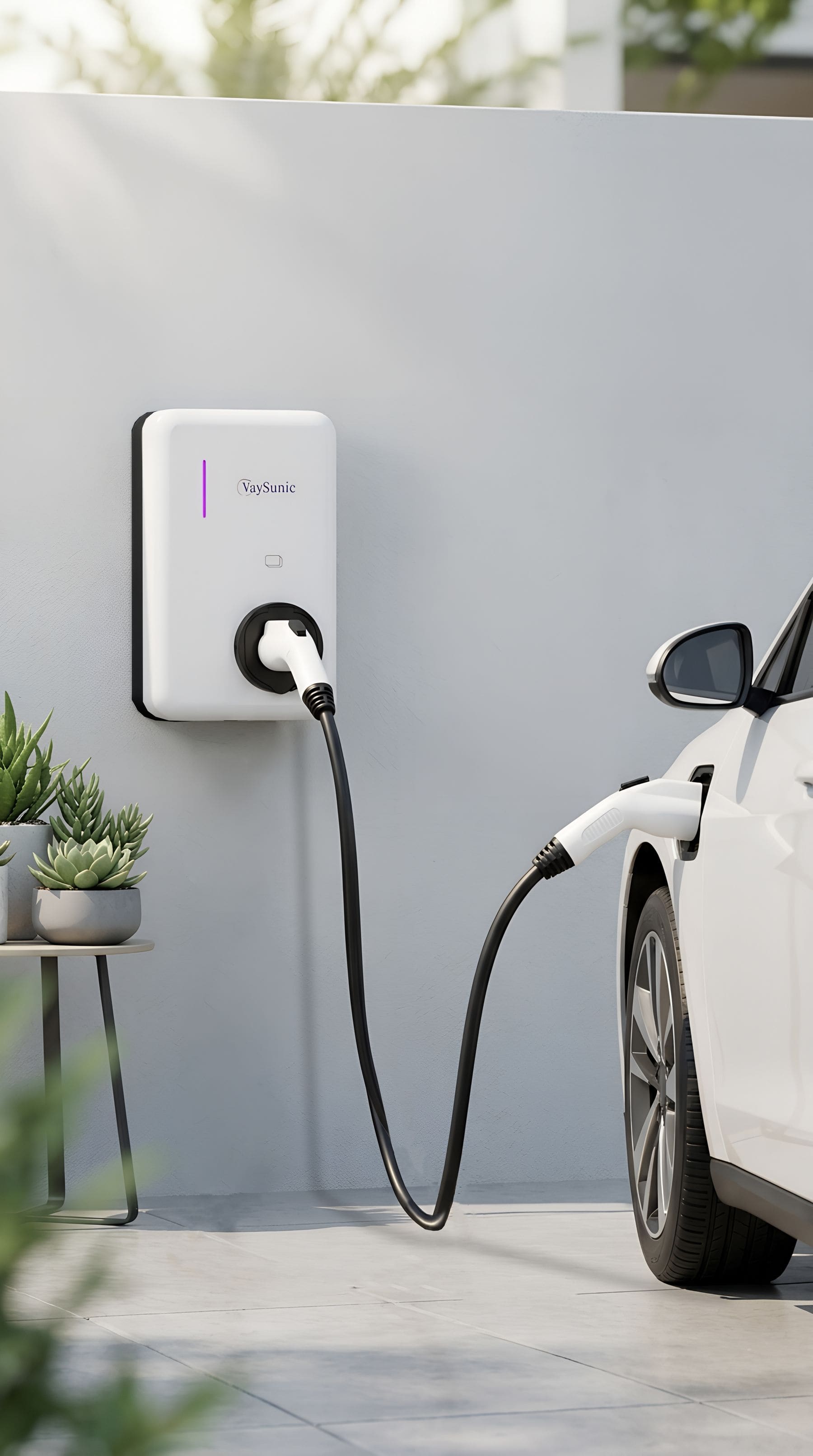

تحكّم فيه من الموقع، باتصال بالإنترنت أو دونه.
إصداران

بمقبس أو بكابل مثبّت.

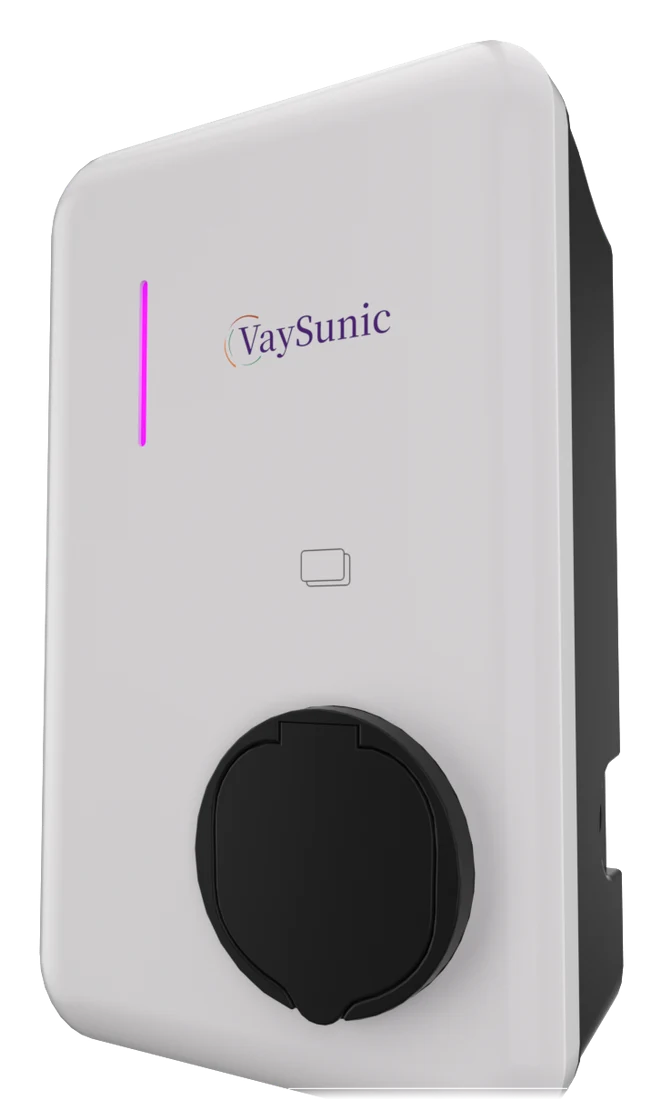

مقبس Type 2 بغطاء واقٍ
VC-W7KS · W11KS · W22KS

مقبس Type 2 بغطاء واقٍ

للسائقين الذين يستخدمون كابل الشحن الخاص بهم.

كابل Type 2 مثبّت بطول 5 m
VC-W7KC · W11KC · W22KC

كابل Type 2 مثبّت بطول 5 m

يبقى الكابل على الشاحن الجداري، جاهزًا للتوصيل.

مجالات الاستخدام

مظلة السيارة أو المرآب أو جدار الحديقة.

تحت مظلة سيارات مزوّدة بألواح شمسية
مظلة السيارة

تحت مظلة سيارات مزوّدة بألواح شمسية

على جدار المنزل
الجدار

على جدار المنزل

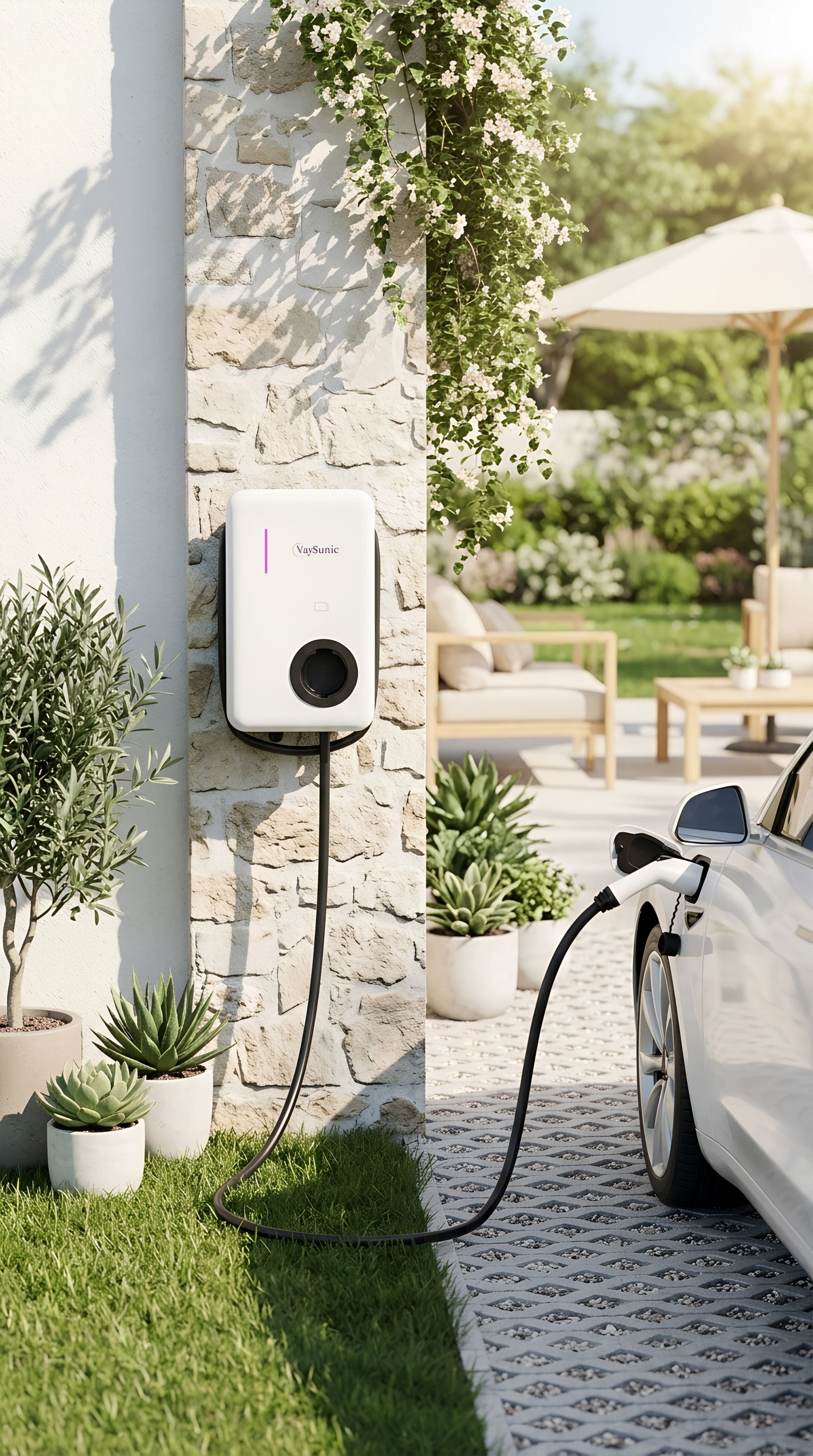

في الخارج على مدار العام
الحديقة

في الخارج على مدار العام

هيكل بحماية IP65 وIK08

المواصفات

الشاحن الجداري ChargeFlow

الطرازVC-W7KS / KCVC-W11KS / KCVC-W22KS / KC
قدرة الشحن الاسمية7 kW11 kW22 kW
نوع الشبكةأحادي الطور، L / N / PEثلاثي الطور، 3L / N / PEثلاثي الطور، 3L / N / PE
جهد الدخل الاسمي220–240 V380–415 V380–415 V
أقصى تيار شحن32 A16 A32 A
ضبط التيارمن 6 A إلى الحد الأقصى، بخطوات 1 A
التردد50 / 60 Hz
موصل المركبةKS: مقبس Type 2 بغطاء واقٍ · KC: كابل Type 2 مثبّت، 5 m
أوضاع الشحنيدوي، Solar Only، Solar Priority، Battery Boost، الجدولة، AI
موازنة الأحمال الديناميكية / OCPPمدعوم / عبر VIP Cloud
المصادقةالتطبيق، Bluetooth؛ وبطاقة RFID عند الطلب
الحمايةالجهد الزائد / المنخفض، التيار الزائد، ارتفاع الحرارة، الجهد العابر (Surge)، التيار المتبقي، عطل التأريض، عطل PEN، كشف العبث
درجة الحماية (IP) / مقاومة الصدمات (IK)IP65 / IK08
التبريدحمل حراري طبيعي، دون مروحة
درجة حرارة التشغيل / التخزينمن −30 إلى 50 °C / من −40 إلى 70 °C
الرطوبة النسبية / الارتفاع0–95%، دون تكاثف / حتى 2,000 m
الاتصال / الواجهةWi-Fi، Bluetooth / شريط إضاءة LED، تطبيق VIP Cloud
  1. يركّبه كهربائي مؤهل على دائرة مخصّصة مع أجهزة الحماية التي تشترطها قواعد التمديدات الكهربائية المحلية.
  2. الحد الأدنى لتيار الشحن 6 A لكل طور، أي نحو 1.4 kW للتوصيل أحادي الطور أو 4.1 kW للتوصيل ثلاثي الطور. وبعض المركبات الأقدم لا تدعم ضبط التيار.

يجوز للمالك توصيل وحدة واحدة بالقابس حتى 800 W (مثل SolarCore VM800WE-P2 أو SolarKit) وكذلك PowerCube VA800D حيثما تسمح اللوائح المحلية؛ وحيث تسمح اللوائح الوطنية بحدود أعلى للتوصيل بالقابس، يمكن أيضًا توصيل SolarCore P4 بالقابس. أما أنظمة SolarCore الأخرى الموصولة بكابل AC رئيسي، وPowerCube VA2000D وما فوق، وحزم VB5000D، وSolarHub، وChargeFlow، وEnergyPilot، فيركّبها كهربائي مؤهل.

الضمان والمستندات

مشمول بالضمان، ومدعوم بالمستندات.

2سنوات

مدة الضمان المحدود: 2 سنة (أوروبا)

  • لا يمسّ ذلك حقوقك القانونية.
عرض فترات الضمان

قيم ورقة البيانات الفنية قيم مخبرية نموذجية، وليست قيمًا مضمونة.

PDFورقة البيانات الفنية لـ ChargeFlowالمواصفات، PDFEUالضمان المحدودأوروبا · فترات الضمانALLمركز التنزيلاتالشهادات والأدلة والكتيّبات
